수식:
1. 이식이 나타내는 의미와 목적:
v=(n_d-1)/(n_F-n_C) 식은 Abbe 수(또는 v-수)를 계산하는 식으로, 광학 소재의 분산을 표현하고자 합니다. 이 식을 통해 파장에 따른 굴절률의 변화를 평가할 수 있습니다.
주요 용어 설명:
- n_d: 특정 파장 (예: 587.3 nm)에서 측정된 광학 소재의 굴절률
- n_C: 특정 파장 (예: 656.3 nm)에서 측정된 광학 소재의 굴절률
- n_F: 특정 파장 (예: 486.1 nm)에서 측정된 광학 소재의 굴절률
v=(n_d-1)/(n_F-n_C)의 분자는 특정 파장에서의 굴절률과 공기의 굴절률(1)의 차이를 나타냅니다. 분모는 특정 파장에서의 굴절률 변화의 범위를 나타냅니다. 따라서, Abbe 수는 광학 소재가 파장에 따라 굴절률이 얼마나 변하는지를 측정하는 지표로 사용됩니다.
Abbe 수의 의미와 목적:
- 분산 특성 평가: Abbe 수는 광학 소재의 분산 특성을 나타냅니다. 분산은 광선이 광학 소재를 통과할 때 파장에 따라 굴절률이 어떻게 변하는지를 의미합니다. Abbe 수가 낮을수록 광학 소재의 분산이 커지며, 즉 광선의 파장에 민감하게 반응하는 소재라고 할 수 있습니다.
- 광학 설계에의 활용: Abbe 수는 광학 설계에서 중요한 요소로 사용됩니다. 광선의 분산 특성을 고려해야 하는 프리즘, 렌즈, 광학 시스템 등의 설계에서 Abbe 수를 고려하면 원하는 광학 특성을 달성할 수 있습니다. 예를 들어, 색감이 왜곡되지 않는 렌즈를 설계하기 위해서는 분산이 낮은 소재를 선택하는 것이 중요합니다.
2. 수학기호:
- v: Abbe 수 또는 v-수라고 불리는 값입니다. 광학 소재의 분산 특성을 나타내는 지표로 사용됩니다. Abbe 수가 높을수록 광학 소재의 분산이 낮아지며, 파장에 대한 굴절률의 변화가 적어집니다.
- n_d: 특정 파장 (일반적으로 nm 단위)에서 측정된 광학 소재의 굴절률을 나타냅니다. 이는 광선이 해당 파장에서 소재를 통과할 때 굴절되는 정도를 나타내는 값입니다.
- n_C: 특정 파장 (일반적으로 nm 단위)에서 측정된 광학 소재의 굴절률을 나타냅니다. 이 값은 n_d와 n_F 사이의 파장에서 굴절률을 측정하는 기준점 역할을 합니다.
- n_F: 특정 파장 (일반적으로 nm 단위)에서 측정된 광학 소재의 굴절률을 나타냅니다. 이는 광선이 해당 파장에서 소재를 통과할 때 굴절되는 정도를 나타내는 값입니다.
- (n_d-1)/(n_F-n_C): 광학 소재의 굴절률 변화를 나타내는 값으로, 특정 파장에서의 굴절률(n_d)과 기준 파장(n_C, n_F)에서의 굴절률과의 차이를 계산합니다. 이 값을 Abbe 수(v)라고 합니다.
이러한 수학 기호와 식은 광학 분야에서 광선의 굴절 현상과 소재의 분산 특성을 정량화하고 설명하기 위해 사용됩니다. 이를 통해 광학 소재의 특성을 이해하고 광학 시스템의 설계 및 개발에 활용할 수 있습니다.
3-1. 활용방안(광학소재)
1) 광학 소재 선택:
Abbe 수를 활용하여 광학 소재의 분산 특성을 평가할 수 있습니다.
Abbe 수가 낮은 소재는 파장에 따른 굴절률 변화가 크므로, 색감 왜곡이나 광학 시스템의 성능 저하를 초래할 수 있습니다.
따라서, 원하는 광학 특성을 갖는 소재를 선택하기 위해 Abbe 수를 고려할 수 있습니다.
1) 광학 시스템 설계:
Abbe 수는 광선의 분산 특성을 설계 시 고려할 수 있는 중요한 요소입니다.
Abbe 수가 높을수록 광선의 파장에 덜 민감하게 반응하는 소재를 선택할 수 있습니다.
예를 들어, 색감 왜곡을 최소화하거나 다중 파장에서 광선의 집중을 보장하는 렌즈나 프리즘 설계에 활용될 수 있습니다.
2) 광학 소재 분석 및 개선:
Abbe 수를 측정하고 분석함으로써 특정 광학 소재의 분산 특성을 평가할 수 있습니다.
소재의 분산 특성을 이해하면, 성능 개선이 필요한 경우 소재를 조정하거나 대체 소재를 선택할 수 있습니다.
3) 분광계의 보정:
분광계는 파장에 따라 광을 분석하는 장비로, 정확한 파장 측정을 위해서는 광선의 굴절률 변화에 대한 보정이 필요합니다.
Abbe 수를 고려하여 분광계의 굴절률 보정을 수행할 수 있습니다.
5) 광학 소재 연구:
광학 소재의 분산 특성 연구 및 개발에 Abbe 수를 활용할 수 있습니다.
특정 파장 범위에서 굴절률의 제어나 광학 소재의 분산 특성 개선을 목표로 하는 연구에 유용한 지표로 활용될 수 있습니다.
6) 광학 소재 특성 비교:
Abbe 수를 사용하여 다양한 광학 소재의 분산 특성을 비교할 수 있습니다.
Abbe 수가 비슷한 소재들은 파장에 따른 굴절률 변화가 유사하므로 특정 애플리케이션에 적합한 소재를 선택할 수 있습니다.
예를 들어, 광학 소재의 성능을 비교 분석하여 특정 파장 범위에서의 최적의 소재를 결정할 수 있습니다.
7) 렌즈 디자인:
Abbe 수는 렌즈의 색감 왜곡을 평가하는데 활용됩니다.
렌즈 디자인 과정에서 Abbe 수를 고려하여 색감 왜곡을 최소화하는 렌즈를 설계할 수 있습니다.
특히 다중 파장에서 광선을 정확하게 집중시키는 렌즈 설계에 Abbe 수가 중요한 역할을 할 수 있습니다.
8)광학 소재의 제조 및 품질 관리:
Abbe 수를 사용하여 광학 소재의 제조 공정과 품질을 평가하고 관리할 수 있습니다.
제조된 소재의 Abbe 수를 측정하여 목표치와 비교하여 제조 공정의 안정성을 확인할 수 있습니다.
특정 애플리케이션에 필요한 광학 소재의 Abbe 수 요구 사항을 충족시키기 위해 품질 관리에 활용될 수 있습니다.
9) 광학 계산 및 시뮬레이션:
Abbe 수는 광학 시스템의 계산 및 시뮬레이션에 활용될 수 있습니다.
광학 소재의 Abbe 수를 입력으로 활용하여 광학 시스템의 광선 추적 및 굴절 계산 등에 사용할 수 있습니다.
광학 시스템의 특성을 예측하고 최적화하는데 Abbe 수가 유용한 입력 파라미터로 사용될 수 있습니다.
3-2. 활용방안(프리즘)
프리즘을 이용하여 광선을 굴절, 반사, 분산시키는 과정에서 파장에 따른 굴절률의 변화를 이용하면 광학 신호의 특성을 조작할 수 있습니다. 이를 통해 광학 신호의 경로를 변경하거나 광학 시스템에서 특정 파장을 선택하는 등 다양한 기능을 수행할 수 있습니다. 이는 광통신, 광계측, 광신호처리 등 다양한 응용 분야에서 광학 신호를 조작하고 조절하는데 유용하게 사용됩니다.
1) 광학 소재 선택:
Abbe 수를 활용하여 광학 소재의 분산 특성을 평가할 수 있습니다.
Abbe 수가 낮은 소재는 파장에 따른 굴절률 변화가 크므로, 색감 왜곡이나 광학 시스템의 성능 저하를 초래할 수 있습니다.따라서, 원하는 광학 특성을 갖는 소재를 선택하기 위해 Abbe 수를 고려할 수 있습니다.
2) 광학 시스템 설계:
Abbe 수는 광선의 분산 특성을 설계 시 고려할 수 있는 중요한 요소입니다.
Abbe 수가 높을수록 광선의 파장에 덜 민감하게 반응하는 소재를 선택할 수 있습니다.
예를 들어, 색감 왜곡을 최소화하거나 다중 파장에서 광선의 집중을 보장하는 렌즈나 프리즘 설계에 활용될 수 있습니다.
3) 광학 소재 분석 및 개선:
Abbe 수를 측정하고 분석함으로써 특정 광학 소재의 분산 특성을 평가할 수 있습니다.
소재의 분산 특성을 이해하면, 성능 개선이 필요한 경우 소재를 조정하거나 대체 소재를 선택할 수 있습니다.
4) 분광계의 보정:
분광계는 파장에 따라 광을 분석하는 장비로, 정확한 파장 측정을 위해서는 광선의 굴절률 변화에 대한 보정이 필요합니다.
Abbe 수를 고려하여 분광계의 굴절률 보정을 수행할 수 있습니다.
5) 광학 신호 조작 및 조절:
Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 광선을 굴절, 반사, 분산시켜 광학 신호를 조작할 수 있습니다.
이를 통해 광학 신호의 방향, 경로, 집중도 등을 조절하거나 광학 신호의 특정 파장 대역을 선택할 수 있습니다.
광통신, 광계측, 광신호처리 등 다양한 광학 신호 조작 및 조절 응용 분야에서 활용될 수 있습니다.
6) 레이저 빔 조립:
Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 레이저 빔을 굴절, 반사, 분산시켜 원하는 광학적 특성을 달성할 수 있습니다.이를 통해 다양한 레이저 응용 분야에서 광학 시스템의 구성 요소로 활용될 수 있습니다.
7) 광 스펙트럼 분석:
Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 빛을 분산시키고 스펙트럼을 형성할 수 있습니다. 이를 통해 광 스펙트럼 분석, 분광기의 구성 요소로 활용될 수 있습니다.
8) 광학 신호처리:
Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 광 신호를 분산, 반사 또는 굴절시켜 광학 신호를 처리하고 조작할 수 있습니다.광통신, 광계측, 광신호처리 등 다양한 광학 신호처리 응용 분야에서 활용될 수 있습니다.
9) 광학 시스템 보정:
Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 광선의 굴절률 변화를 조절하고 광학 시스템의 보정을 수행할 수 있습니다.이를 통해 광학 시스템의 광선 추적, 굴절 보정, 광학 설계 최적화 등에 활용될 수 있습니다.
10) 측정 및 검사:Abbe 수가 다른 소재로 구성된 프리즘을 사용하여 광선의 굴절 및 굴절률 변화를 이용하여 측정 및 검사를 수행할 수 있습니다.
4. Code:
import matplotlib.pyplot as plt
# 파장 설정
wavelength = 587.3 # 특정 파장 (예: 587.3 nm)
# 굴절율 범위 설정
n_d_range = np.linspace(1.4, 1.7, 100) # n_d 범위 설정 (예: 1.4부터 1.7까지)
n_C = 1.512 # n_C 값을 설정해주세요
n_F = 1.527 # n_F 값을 설정해주세요
# Abbe 수 계산
v = (n_d_range - 1) / (n_F - n_C)
# 그래프 그리기
plt.plot(n_d_range, v)
plt.xlabel('Refractive Index (n_d)')
plt.ylabel('Abbe Number (v)')
plt.title(f'Abbe Number vs. Refractive Index (λ = {wavelength} nm)')
plt.grid(True)
plt.show()

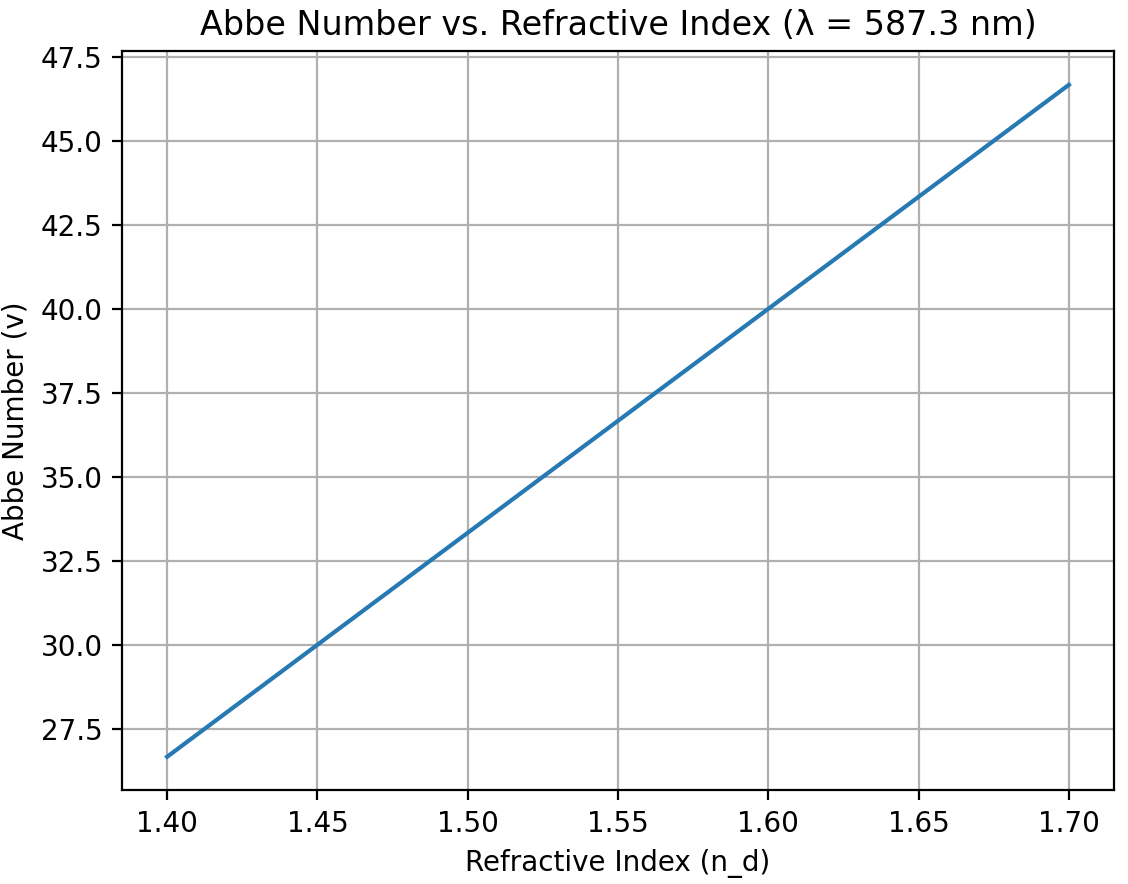

5. Code 설명과 결과:
이 코드는 특정 파장 (예: 587.3 nm)에서 굴절율(n_d)을 변화시키면서 Abbe 수(v)의 변화를 그래프로 나타냅니다. x축은 굴절율(n_d)을 나타내고, y축은 Abbe 수를 나타냅니다. 결과 그래프는 굴절율의 변화에 따른 Abbe 수의 변화를 시각적으로 보여줍니다.위 코드를 실행하면 굴절율이 증가하면 Abbe 수가 감소하는 경향을 확인할 수 있습니다. 즉, 굴절율이 높아질수록 광학 소재의 분산이 커지는 것을 알 수 있습니다. 이는 광선의 파장에 대한 굴절률의 감도가 높아지는 것을 의미합니
