[Python][Physics]#13 Gauss' law(가우스 법칙) 의 이해(시각화)

수식:

1. 목적: Gauss' law를 나타내는 식입니다. 전기장의 흐름을 나타내는 법칙으로, 전하 밀도 ρ에 의해 생성되는 전기장 E를 나타냅니다.

Gauss' law에서 이 식(적분 변환)은 전기장의 분포와 전하 밀도 사이의 상호작용을 나타내는데 중요한 역할을 합니다. 물리적, 광학 분야에서 모두 중요한 의미를 가지고 있습니다.



 1) 전자기학 측면: 이 식은 전하 밀도 ρ가 연속적으로 분포되어 있을 때, 그 분포에서 생성되는 전기장의 크기와 방향을 계산하는데 사용됩니다. 이를 통해 전기장이 발생하는 전하 밀도와의 상호작용을 나타내며, 전기장이 생성되는 공간 내에서 전하의 운동을 예측하는데 활용됩니다. 또한, 이식은 대칭적인 전하 분포에서 생성되는 전기장 크기 및 방향을 예측할 때 계산을 더욱 간단하게 할 수 있습니다. 이를 이용하여 전자기장 분석, 레이더, 소음기 등 다양한 전자기학적 장치 및 시스템 설계에 사용됩니다.

 2) 광학 측면: 빛이 물질과 상호작용하는 방식을 이해하는데도 활용됩니다. 이식은 렌즈의 설계, 반사와 굴절 등의 현상을 설명하는데 사용됩니다. Gauss' law를 이용하여, 광선이 물질과 상호작용하는 방식을 이해하고, 이를 기반으로 광선 추적을 수행하고 광학 시스템을 설계할 수 있습니다. 또한, 이식은 광선 산란 분석 등 광학 시스템의 설계와 분석을 수행하는데 사용됩니다.







2. 수식 기호별 의미:

• E(r): 위치 r에서의 전기장 벡터
• ρ(r'): 위치 r'에서의 전하 밀도 (단위: C/m^3)
• |r-r'|: r과 r' 사이의 거리
• dv': 적분 변수로, 부피 미소요소



3. 활용방안: Gauss' law는 전자기학에서 중요한 법칙 중 하나로, 전기장의 흐름을 나타내는 법칙입니다. 이 식을 이용하면 전하의 분포가 주어졌을 때, 해당 분포로부터 생성되는 전기장 크기 및 방향을 예측할 수 있습니다. 이를 통해 전기장의 분포를 이해하고, 전하의 운동을 예측할 수 있습니다. 이러한 방식으로 이 식은 전기장 및 전하와 관련된 다양한 문제를 해결하는데 활용됩니다.



 1) 전자기학 측면: Gauss' law는 전기장과 전하 밀도와의 관계를 나타내며, 다음과 같은 활용 방안이 있습니다.

• 전하 분포에 의해 생성된 전기장 크기와 방향을 계산할 수 있습니다.
• 전하 밀도가 주어졌을 때, 해당 분포로부터 생성되는 전기장 크기 및 방향을 예측할 수 있습니다.
• 전기장의 크기와 방향을 이용하여 전하의 위치와 분포를 파악할 수 있습니다.
• 전기장이 전하에게 작용하는 힘을 계산할 수 있으며, 이를 통해 다양한 전자기학적 장치 및 시스템을 설계할 수 있습니다.

전자기학 분야에서는 전기장 분포와 전하 밀도를 계산하는 것이 매우 중요합니다. 이를 위해 Gauss' law를 활용하여 전기장의 크기와 방향을 계산하고, 이를 이용하여 전하의 위치와 분포를 파악할 수 있습니다. 이러한 방식으로 전자기학적 장치 및 시스템을 설계하고, 전기장의 특징을 파악하는 등 다양한 응용 분야에서 활용할 수 있습니다



2) 광학 측면에서 Gauss' law는 빛의 전기장이 광학적으로 확산되는 현상 등의 문제를 해결하는데 활용됩니다.

• 빛의 전기장이 광학적으로 확산되는 현상 등의 문제를 해결할 수 있습니다.
• 광원으로부터 발산하는 빛이 물체를 통과할 때, 물체 내부의 전기장 분포를 계산하고, 이를 이용하여 광선의 굴절각을 예측할 수 있습니다.

 광학 분야에서는 빛이 전기장과 자기장에 의해 발생하는데, 이 중 Gauss' law는 전기장의 흐름을 나타내는 법칙이기 때문에, 전기장이 빛이 발산하는 공간에서 확산되는 현상 등에 활용됩니다. 예를 들어, 광원으로부터 발산하는 빛이 물체를 통과할 때, 물체 내부의 전기장 분포를 계산하여 광선의 굴절각을 예측할 수 있습니다. 이를 통해 광학적으로 중요한 문제를 해결하고, 광학 분야에서의 응용 분야를 확대할 수있습니다.



전자기학 분야와 광학 분야에서의 Gauss' law 활용 방안은 서로 다르지만, 이는 전기장과 빛이 서로 다른 성질을 가지기 때문입니다. 그러나 Gauss' law의 기본 개념은 동일하기 때문에, 두 분야에서 모두 중요한 법칙 중 하나입니다.

따라서, Gauss' law는 전자기학과 광학 분야에서 중요한 법칙 중 하나이며, 이를 이용하여 다양한 문제를 해결할 수 있습니다. 전자기장의 분포와 전하의 운동을 예측하고, 다양한 전자기학적 장치 및 시스템을 설계하는 등의 응용이 가능합니다. 또한, 광학적으로 중요한 문제를 해결하고, 광학학 분야에서의 응용 분야를 확대하는 등 다양한 응용이 가능합니다.



4. Code:

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# 전하 밀도 함수 ρ(r')
def charge_density(x, y, z):
    # 예시: 단위 공간의 전하 밀도는 일정하다고 가정
    return 1.0

# 벡터 필드 계산을 위한 함수
def electric_field(x, y, z):
    epsilon_0 = 8.854e-12  # 진공 허용 상수 (F/m)

    # 전하 밀도를 적분할 격자 공간 정의
    grid_spacing = 0.1
    x_range = np.arange(-2, 2, grid_spacing)
    y_range = np.arange(-2, 2, grid_spacing)
    z_range = np.arange(-2, 2, grid_spacing)
    field_x = np.zeros_like(x)
    field_y = np.zeros_like(y)
    field_z = np.zeros_like(z)

    # 가우스 법칙을 사용하여 전기장 계산
    for x_prime in x_range:
        for y_prime in y_range:
            for z_prime in z_range:
                dx = x - x_prime
                dy = y - y_prime
                dz = z - z_prime
                distance = np.sqrt(dx**2 + dy**2 + dz**2)

                # 거리가 0보다 큰 요소만 처리
                mask = distance > 0
                rho = charge_density(x_prime, y_prime, z_prime)
                coefficient = np.zeros_like(distance)
                coefficient[mask] = 1 / (4 * np.pi * epsilon_0) * rho / distance[mask]**3
                field_x += coefficient * dx
                field_y += coefficient * dy
                field_z += coefficient * dz

    return field_x, field_y, field_z

# 전기장 시각화
x, y, z = np.meshgrid(np.linspace(-2, 2, 10), np.linspace(-2, 2, 10), np.linspace(-2, 2, 10))
field_x, field_y, field_z = electric_field(x, y, z)

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.quiver(x, y, z, field_x, field_y, field_z, color='r', length=0.3, normalize=True)

ax.set_xlabel('X-axis')
ax.set_ylabel('Y-axis')
ax.set_zlabel('Z-axis')
ax.set_title('3D Visualization of Electric Field using Gauss Law')

plt.show()

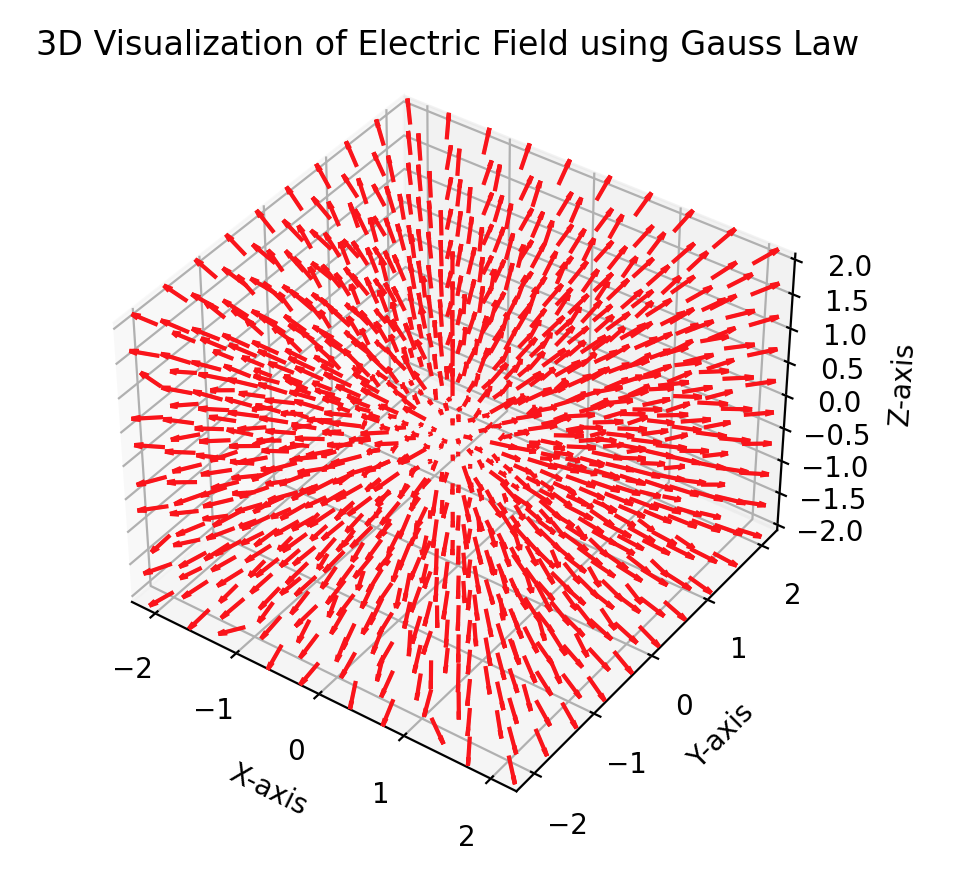

5. Code 설명과 결과:

가우스 법칙을 사용하여 전기장을 계산하고 이를 3차원으로 시각화합니다.

전하 밀도 함수를 정의합니다. 이 예제에서는 전하 밀도가 일정하다고 가정했습니다. 실제 문제에서는 이 함수를 상황에 맞게 수정해야 합니다.

가우스 법칙을 사용하여 전기장을 계산하는 함수 electric_field를 정의합니다. 이 함수는 다음과 같은 단계로 수행됩니다:

• 진공 허용 상수를 정의합니다.
• 전하 밀도를 적분할 격자 공간을 정의합니다.
• 전기장 벡터를 저장할 빈 배열을 생성합니다.
• 격자 공간에서 가우스 법칙을 사용하여 전기장을 계산하고 빈 배열에 저장합니다. 이 과정에서 거리가 0보다 큰 요소만 처리합니다.
• 전기장 시각화를 위해 격자 공간을 정의하고, electric_field 함수를 호출하여 전기장 벡터를 계산합니다.

전체 코드는 가우스 법칙을 사용하여 전기장을 계산하고 시각화하는 간단한 예제를 제공합니다. 실제 문제에 적용하기 위해서는 전하 밀도 함수를 수정하고, 격자 공간과 시각화 설정을 조정해야 합니다.
