[Python][Physics]#22 전자기학식에서의 굴절율과 χ(ω) 관계(시각화)

수식:





이 식은 빛의 파동수와 관련된 파동수 벡터인 k와 광학 매체의 성질을 나타내는 ϵ₀, μ₀, χ(ω) 간의 관계를 설명합니다. 이를 통해 주어진 주파수(ω)에서의 굴절률을 계산할 수 있습니다.





1. 이식의 의미와 목적:
이 식은 전자기학에서의 굴절률(refractive index)을 이론적으로 설명하는 식입니다. 굴절률은 빛이 한 매질에서 다른 매질로 전파될 때 경로를 변경하는 현상을 나타냅니다.

식을 살펴보면, 우선 좌변의 k²는 빛의 파동수에 대한 파동수 벡터의 제곱을 의미합니다. 이는 빛의 파동이 얼마나 "길게" 전파되는지를 나타내는 값입니다.

우변의 ϵ₀는 진공의 유전율을 나타내며, μ₀는 진공의 자기율을 나타냅니다. 이는 진공 상태에서의 빛의 전파 특성을 기술하는 상수입니다.

식의 나머지 부분인 [1 + χ(ω)]ω²는 주파수(ω)에 따른 비선형 유전율을 나타냅니다. 비선형 유전율은 매질이 빛에 의해 확장되거나 압축되는 경우 등과 같이, 전기장의 강도에 따라 매질의 유전 특성이 변하는 경우에 적용됩니다. χ(ω)는 비선형 유전성을 설명하는 함수로, 주파수에 따라 변화할 수 있습니다.

이 식은 주어진 주파수(ω)에서의 빛의 파동수 벡터(k)와 진공의 유전율(ϵ₀), 자기율(μ₀), 그리고 비선형 유전율(χ(ω)) 사이의 관계를 나타냅니다. 이를 통해 주파수에 따른 굴절률을 계산할 수 있습니다.

이론적으로 이 식은 빛이 다양한 매질에서 전파될 때 그 속도와 방향이 어떻게 변하는지, 즉 굴절이 어떻게 일어나는지 설명하는 데 사용됩니다. 이를 통해 렌즈, 광섬유, 프리즘 등의 광학 장치를 설계하고, 광섬유 통신, 광학 센서 등 다양한 응용 분야에서 광의 전파와 상호작용을 이해하고 제어하는 데 도움을 줍니다.





2.수학기호:

• k: 파동수 벡터(wave vector)를 나타내는 기호입니다. 일반적으로 k는 파동수(ω)를 속도(c)로 나눈 값인 k = ω/c 로 표현됩니다.
• ϵ₀: 진공의 유전율(permittivity of vacuum)을 나타내는 기호입니다. 진공 상태에서 전기 유도를 억제하는 능력을 나타냅니다.
• μ₀: 진공의 자기율(permeability of vacuum)을 나타내는 기호입니다. 진공 상태에서 자기장을 유도하는 능력을 나타냅니다.
• χ(ω): 주파수(ω)에 대한 비선형 유전율(nonlinear susceptibility)을 나타내는 기호입니다. 비선형 유전성은 전기장의 강도에 따라 매질의 유전 특성이 변하는 경우를 의미합니다.
• ω: 빛의 주파수를 나타내는 기호입니다. 주파수는 파동이 일정한 시간 단위로 진동하는 횟수로, 초당 진동 횟수로 표현됩니다.
• c: 빛의 속도(speed of light)를 나타내는 기호입니다. 일반적으로 c는 299,792,458 m/s로 정의되며, 빛이 진공에서 전파하는 속도입니다.

따라서, k² = ϵ₀μ₀[1 + χ(ω)]ω² 는 파동수 벡터의 제곱(k²)이 진공의 유전율(ϵ₀), 자기율(μ₀), 그리고 비선형 유전율(χ(ω))에 의해 결정되는 값이라는 관계식을 나타냅니다. 이를 통해 주어진 주파수(ω)에서의 굴절률을 계산할 수 있습니다.



3. 활용방안:

식을 통해 구한 굴절률은 광학 및 전자기학 분야에서 다양한 활용 방안을 갖습니다.

• 광학 설계: 굴절률은 광섬유, 렌즈, 레이저, 프리즘 등 다양한 광학 장치의 설계와 성능 평가에 중요한 역할을 합니다. 굴절률을 이용하여 렌즈의 초점 거리, 광섬유의 광파송신 속도, 광선의 굴절과 반사 등을 계산하여 광학 시스템을 최적화할 수 있습니다.
• 광섬유 통신: 광섬유 통신은 광의 굴절 현상을 기반으로 동작합니다. 굴절률은 광섬유에서 광을 전파시키는 데 필요한 파동수와 파장 간의 관계를 결정하며, 신호의 속도와 전송 거리를 영향을 줍니다. 굴절률을 이용하여 광섬유 통신의 성능을 향상시키고, 신호의 왜곡과 감쇠를 최소화할 수 있습니다.
• 광학 센서: 광학 센서는 광의 굴절과 반사를 이용하여 환경 변수를 감지하고 측정하는 데 사용됩니다. 예를 들어, 광섬유 기반의 온도 센서는 광섬유의 굴절률 변화를 이용하여 온도 변화를 감지합니다. 또한, 광섬유를 이용한 압력 센서, 가스 센서 등 다양한 광학 센서가 개발되어 신속하고 정확한 측정이 가능합니다.
• 광파장 변조: 비선형 굴절률을 이용하여 광 신호의 파장을 변조하는 것은 광통신 및 광통신 외 다양한 응용 분야에서 중요합니다. 광신호의 파장 변조를 통해 광통신 신호를 다중화하거나, 광 빔을 굴절 및 반사시키는 광학 스위치 등을 구현할 수 있습니다.
• 광학 물질의 특성 연구: 비선형 유전율인 χ(ω)은 광학 물질의 비선형 굴절 특성을 설명하고 연구하는 데 사용됩니다. χ(ω)의 값은 물질의 구조, 조성, 입자 크기 등에 의해 결정되며, 이를 통해 광학 재료의 광학적 특성을 이해하고 조절하는 데 도움을 줍니다. 이를 바탕으로 광학 소자, 광섬유, 광학 필터 등을 개발하고, 광신호 처리 및 광통신 분야에서 더 높은 효율성과 성능을 달성할 수 있습니다.


• 광학 신호 처리: 비선형 굴절 특성을 활용하여 광학 신호 처리 기술을 개발할 수 있습니다. 예를 들어, 비선형 굴절 효과를 이용한 광 소자를 사용하여 광 신호의 변조, 복제, 전송 및 처리 등을 수행할 수 있습니다. 이를 통해 광통신, 광대역통신, 광신호처리, 광계측 등 다양한 분야에서 신호 처리와 정보 전달의 효율성을 향상시킬 수 있습니다.


• 광학 계측: 굴절률을 이용하여 광학 계측을 수행할 수 있습니다. 예를 들어, 광섬유 센서를 이용하여 압력, 온도, 응력, 습도 등의 물리적 또는 화학적 변수를 측정할 수 있습니다. 또한, 광학 계측 장치를 이용하여 광의 굴절과 반사를 분석하여 물질의 광학적 특성, 두께, 투명도 등을 측정하고 분석할 수 있습니다.


• 광섬유 센싱: 광섬유 센싱은 광의 굴절과 반사를 이용하여 환경 변수를 감지하고 측정하는 기술입니다. 광섬유 센서는 광섬유의 굴절률 변화를 감지함으로써 온도, 압력, 응력, 가스 등의 물리적 또는 화학적 변수를 측정할 수 있습니다. 광섬유 센서는 신속하고 정확한 측정, 장거리 신호 전달, 내부 간섭 및 전자기 노이즈 영향의 감소 등의 이점을 제공합니다.


• 광계측 및 분석: 광의 굴절 현상은 물질의 광학적 특성을 분석하고 측정하는 데에도 활용됩니다. 광계측 및 분석 기술은 광스펙트럼 분석, 분광법, 광학현미경, 광학 분석 장치 등을 포함하여 다양한 분야에서 활용됩니다. 광계측을 통해 물질의 구성, 조성, 두께, 광학적 특성 등을 정량적으로 분석하고, 화학, 의료, 환경, 생명과학 등 다양한 응용 분야에서 중요한 역할을 합니다.


• 광파장 변조와 광신호 처리: 비선형 굴절률을 활용하여 광파장 변조와 광신호 처리를 수행할 수 있습니다. 광신호의 파장 변조는 광통신 분야에서 다중화, 복호화, 광의 신호처리 기술 등에 활용됩니다. 또한, 비선형 굴절 효과를 이용한 광학 스위치, 논리 게이트, 광학 메모리 등의 기술 개발도 가능합니다. 이를 통해 광통신 및 광신호처리 분야에서 신호 처리의 속도, 대역폭, 신호 간 간섭 등을 개선할 수 있습니다.


• 광학 소자 및 장치 개발: 굴절률과 비선형 굴절률을 이용하여 광학 소자 및 장치를 개발할 수 있습니다. 이를 통해 광학 필터, 광 전계 스위치, 광 파형 변조기, 광 레이저, 광 마이크로소자 등 다양한 광학 소자와 장치를 설계하고 제작할 수 있습니다. 이러한 광학 소자와 장치는 광통신, 광센싱, 광학 신호처리, 광통신 네트워크 등 다양한 응용 분야에서 사용됩니다.


• 광학 컴퓨팅: 광학 컴퓨팅은 광의 굴절 및 반사를 기반으로 한 정보 처리 기술을 의미합니다. 비선형 굴절률을 이용하여 광을 데이터 처리와 신호 전달에 활용하는 광학 컴퓨팅 시스템을 개발할 수 있습니다. 이를 통해 빠른 병렬 연산, 고밀도 저장, 광학 패턴 인식 등의 기능을 갖춘 광학 컴퓨팅 시스템을 구현할 수 있습니다.
• 광학 세공 및 가공: 광의 굴절 및 반사를 활용하여 광학 소자 및 장치의 세공 및 가공에도 활용됩니다. 광선의 굴절 특성을 이용하여 광학 소자의 표면 형상을 제어하고, 레이저를 이용한 광가공 기술을 통해 미세한 가공 작업을 수행할 수 있습니다. 이를 통해 광학 소자의 성능을 개선하거나 원하는 광학적 특성을 갖는 소자를 제작할 수 있습니다.

• 광학적 에너지 전환: 광의 굴절과 반사를 이용하여 광에너지를 다른 형태로 변환하는 기술도 활용됩니다. 예를 들어, 태양광 전지는 광을 전기 에너지로 변환하는데 굴절 및 흡수 효과를 이용합니다. 또한, 광촉매를 사용한 광화학 반응이나 광열 변환 장치에서도 광의 굴절 특성을 활용하여 광에너지를 화학적이거나 열적 에너지로 전환할 수 있습니다. 이를 통해 광에너지의 효율적인 이용과 에너지 변환 기술의 발전에 기여할 수 있습니다.


• 광학 데이터 저장: 광의 굴절과 반사 특성을 활용하여 광학 기반의 데이터 저장 기술을 개발할 수 있습니다. 광 기록 매체와 광 읽기 장치를 사용하여 대용량 데이터를 저장하고 읽을 수 있습니다. 광 기록 매체는 광의 굴절률 변화를 이용하여 데이터를 저장하고 읽는데, 이를 통해 높은 저장 밀도와 빠른 데이터 접근 속도를 갖는 광학 기반의 데이터 저장 장치를 구현할 수 있습니다.


• 광학적 이미징: 광의 굴절 및 반사 특성을 이용하여 광학적 이미징 기술을 개발할 수 있습니다. 광을 이용한 렌즈, 반사 거울, 광학 현미경, 광학 카메라 등을 활용하여 물체의 형상, 구성, 거리 등을 이미징할 수 있습니다. 광학적 이미징 기술은 광학, 의료, 과학, 산업 등 다양한 분야에서 활용되며, 높은 해상도, 선명도, 속도 등을 갖는 이미지 획득이 가능합니다.

이와 같이 광의 굴절 및 반사를 활용하는 다양한 응용 분야에서는 광통신, 광학 소자 및 장치, 광계측 및 분석, 광학적 에너지 전환, 광학 데이터 저장, 광학적 이미징 등의 기술을 개발하고 적용하는데 사용됩니다.



4. Code:

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# Constants
eps_0 = 8.85e-12
mu_0 = 4*np.pi*1e-7
c = 1/np.sqrt(eps_0*mu_0)

# Define the range of the variables
omega = np.linspace(1, 10, 100)  # frequency
chi = np.linspace(-1, 1, 100)  # susceptibility

# Create a meshgrid
Omega, Chi = np.meshgrid(omega, chi)

# Calculate k from the given equation
K = Omega / c * np.sqrt(1 + Chi)

# Create the plot
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

# Plot the surface
ax.plot_surface(Omega, Chi, K)

ax.set_xlabel('Omega')
ax.set_ylabel('Chi')
ax.set_zlabel('K')

plt.show()

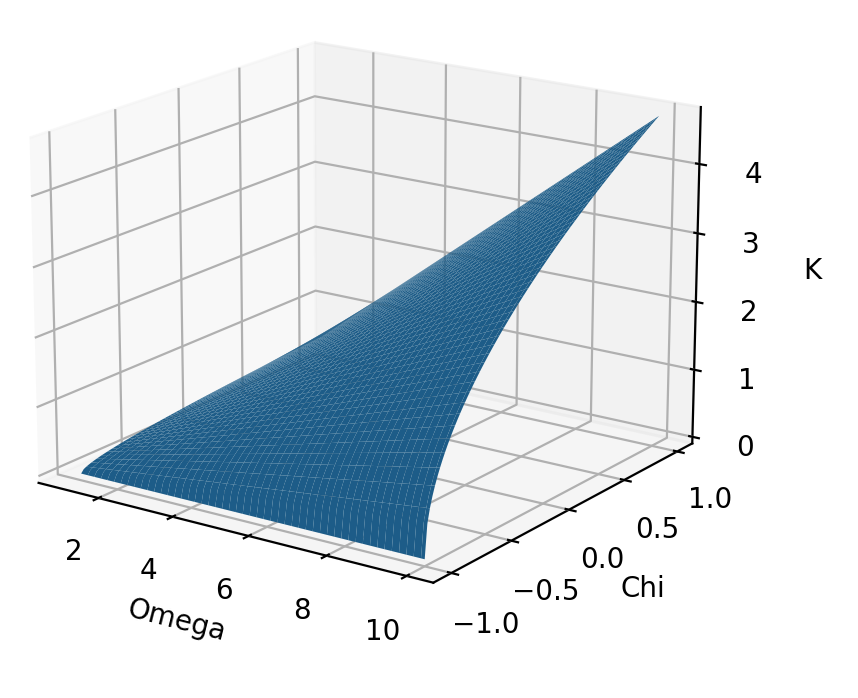

5. Code 설명 및 결과:

이 코드는 주어진 식과 연계하여 주파수(ω)와 비선형 유전율(χ)에 따른 파동수 벡터(k)의 변화를 시각화하는 것을 목표로 합니다.

주어진 식 k = ω/c √(1+χ(ω))를 이용하여 주파수(ω)와 비선형 유전율(χ)의 범위를 정의하고, 이를 기반으로 파동수 벡터(k)를 계산합니다. 이를 위해 np.linspace 함수를 사용하여 주파수(ω)와 비선형 유전율(χ)을 각각 1부터 10까지 100개의 값으로 나눈 범위로 설정합니다.

그 후, np.meshgrid 함수를 사용하여 주파수(ω)와 비선형 유전율(χ)에 대한 2차원 그리드를 생성합니다. 이를 통해 각 주파수(ω)와 비선형 유전율(χ) 값의 조합에 대한 파동수 벡터(k) 값을 계산합니다.

마지막으로, plt.plot_surface 함수를 사용하여 주파수(ω), 비선형 유전율(χ), 파동수 벡터(k)를 3D 플롯으로 시각화합니다. 이를 통해 주파수(ω)와 비선형 유전율(χ)의 변화에 따른 파동수 벡터(k)의 변화를 시각적으로 확인할 수 있습니다.

결과적으로, 이 코드는 주어진 식과 연계하여 파동수 벡터(k)의 변화를 시각화하여 광학적 현상을 이해하고 분석하는 데 도움을 줍니다.
